Temporizador duplo para amplificador a válvulas (Pt.2)

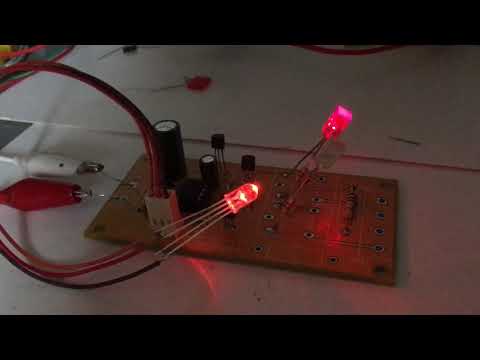

Uma vez que chegaram as PCB decidi aqui mostrar o resultado. Tendo em conta que os relés ainda não chegaram, usei temporariamente 2 LED para indicar o resultado visualmente. Que posso dizer das placas? Um serviço muito bem feito, e após soldar os vários componentes, incluindo alguns SMD, trabalhou como esperado. Nota: Na falta de um L7805 (Casa de ferreiro, espeto de pau!) usei um 78L05, como ainda não montei os relés (Que tardam em vir…) a corrente que este integrado fornece chega para trabalhar sem riscos de queimar. Usei para o desenho um software que recomendo, neste caso o DipTrace, após um pouco de prática aprende-se a trabalhar com ele (A versão grátis para placas até 300 pontos deverá ser suficiente para muitas pessoas). De referir que disponho desta placa e do µC programado se alguém tiver interesse em adquirir. (Disponível aqui em breve) Mas chega de conversa e aqui ficam algumas fotografias.

Um pequeno video:

73’s
